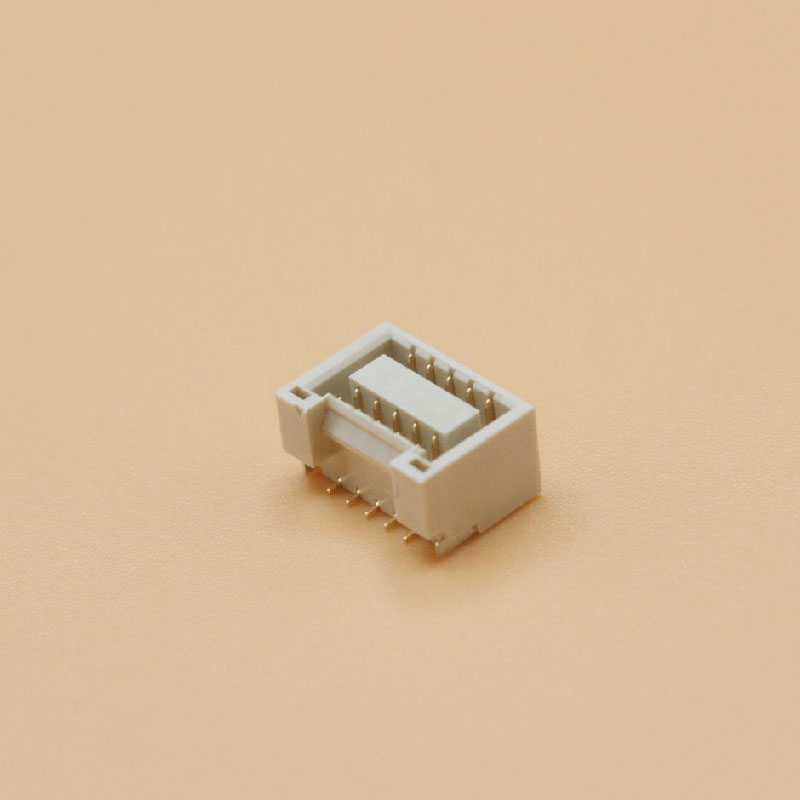

Если вы проектируете ПХБ высокой плотности, медицинские устройства или системы управления промышленностью, вы знаете, насколько важной надежность и долговечность разъема GHD . Особенно этот разъем в вертикальном заголовке SMT 1,25 мм GHD -с его компактным размером и высокой производительностью, он стал для инженеров.
Честно говоря, в экстремальных условиях (таких как высокие температуры или сильные среды EMI), стандартные разъемы часто терпят неудачу. Но наш разъем GHD 1,25 мм был тщательно протестирован для надежного работы от -25 ° C до +85 ° C , с изоляционным сопротивлением 100 МОм -мин , обеспечивая нулевое интерференцию сигнала.
Разъем 1,25 мм изготовлен из материала LCP UL94V-0, который является тепловым, устойчивым к огне и соответствует требованиям промышленной безопасности. Изготовленные из фосфор -бронзы с оловянным покрытием, контакты и вкладки для припов имеют отличную проводимость и небольшую контактную сопротивление не менее 30 МОм максимум; Поэтому они помогают предотвратить коррозию с течением времени.
Доступный в конфигурациях 10P-40p (модель: W1258SV-2XNP), она поддерживает монтаж SMT, что делает его идеальным для ограниченных пространственно-ограниченных макетов печатных плат. Давайте будем реальными - на компактных устройствах, каждый счет миллиметра, и его вертикальная конструкция максимизирует эффективность пространства.
Медицинские устройства : портативные мониторы требуют разъемов, которые остаются в безопасности даже под вибрацией.
Промышленная автоматизация : модули управления ПЛК необходимы высокотемпературные и устойчивые к EMI компоненты-GHD доставляет.
Потребительская электроника : беспилотники и модули умного дома полагаются на его легкую, компактную форму.
Один клиент из Shenzhen ( «Techmaster» ) поделился: «У нас были проблемы с подключением при низких температурах, но после перехода на вертикальный SMT 1,25 мм GHD, нулевые сбои. Плюс, объемные цены сэкономили нам деньги».
Factory Direct : нет посредников. Цены на 10% ниже, чем на рыночных эквивалентах, при поддержке объемных заказов.
Пользовательские решения : нужен конкретный подсчет или размер выводов? Наша команда исследований и разработок может быстро адаптироваться.
Строгий QC : протестирован при 500 В переменного тока/минута , соответствует международным сертификатам (например, ROHS).
Некоторые бренды сокращают расходы с более дешевыми пластмассами, но наш материал LCP не будет деформироваться под жарой - это имеет значение в промышленном применении.
OEM : нужна стабильная цепочка поставок и долгосрочное партнерство.
Инженеры : Требование точности и долговечности - никто не любит постоянный ремонт.
Дистрибьюторы : нужны высококачественные инвентаризации по конкурентоспособной цене с пользовательскими опциями.
Если вам нужен надежный, длительный и настраиваемый разъем GHD , этот вертикальный заголовок SMT 1,25 мм создан для пиковой производительности. В точной электронике детали имеют все значение - и наш продукт спроектирован для Excel.
>> Нужны образцы или цитата? Свяжитесь с нами сегодня! <<
| SPECIFICATIONS | |
| Voltage Rating | 50V AC, DC |
| Current Rating | 1.0A, AC, DC |
| Withstanding Voltage | 500V AC/minute |
| Insulation Resistance | 100MΩ min |
| Temperature range | -25°C~+85°C |
| Contact resistance | 30mΩ max |
| WAFER | |
| Part No. | W1258SV-2xNP |
| Poles | 10-40P |
| Material | LCP UL94V-0 |
| Pin Material | Phosphor Bronze /Tin-plated |
| Solder Tab Material | Phosphor Bronze /Tin-plated |
