Точная подключение для современных устройств

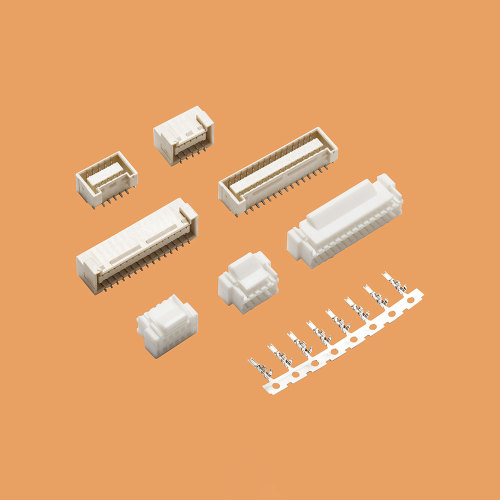

Для использования, призывающих к передаче сигнала высокой плотности и надежной механической стабильности, разъем ZPD1.50 мм представляет собой установленное электрическое разъем. Этот разъем предназначен для удовлетворения требований текущей электроники, где важны целостность сигнала и небольшая площадь ; Он назван в честь своего штифта 1,50 мм, то есть расстояние между контактами.
Компактная конструкция для приложений с ограниченным пространством
Небольшой дизайн
Идеально подходит для небольших устройств, включая мобильные телефоны, носимые устройства и модули IoT, представляют собой шаг 1,50 мм , потому что он обеспечивает более высокую плотность контакта при соблюдении разъемов с большим шагом.
Построено, чтобы длиться от премиальных материалов
Прочные строительные работы
Обычно производится с помощью высококачественных компонентов (например, с золотыми контактами для коррозионной стойкости и низкой силы вставки), чтобы гарантировать стабильные электрические характеристики и длительное использование.
Универсальная производительность в разных отраслях
Гибкие программы
Часто встречается в промышленной автоматизации, потребительской электронике и телекоммуникациях , где точная передача данных/переноса мощности жизненно важна.
Качество сигнала
Оптимизирован для высокоскоростной передачи данных (например, USB, HDMI или Ethernet) с минимальным несоответствием перекрестных помех и импеданса.
Легкая интеграция для различных потребностей
Простота интеграции
Предлагается в нескольких установках (таких как доска, кабель-кабель) для соответствия различным стандартам сборки.
Технические характеристики с первого взгляда
Технические аспекты
Золотая медная сплава (общий) или другой проводящий металлик.
Для термической и механической стабильности высокопроизводительные пластмассы, включая LCP и PPS, предлагают отличную изоляцию.
Обычно от -25 ° C до +85 ° C (диапазон производителя может отличаться).
Циклы спаривания: в зависимости от дизайна, оценки 50–1000+ циклов.
Ключевые преимущества для дизайнеров
Сильные стороны
Эффективность пространства помогает снизить профиль устройства и след на печатных платах.
Эффективно : особенно при высокой объеме производства, он уравновешивает уровень производительности и стоимость.
Масштабируемость : модульная конструкция позволяет ему поддерживать изменение стандартов (например, USB4, 5G).
Важные соображения для реализации
О чем думать
Сила вставки требует чувствительной обработки, чтобы избежать контактных повреждений на протяжении всего спаривания/утилизации.
Чистота : чувствительная к частицам; Поэтому рекомендуется правильное экранирование и управление окружающей средой.
Настройка программного обеспечения : конкретные случаи могут вызвать персонализированные решения (например, автомобильные, медицинские устройства), для которых предопределенные параметры когда -то не существовали.
Широкие приложения
программы
Потребительская электроника : ноутбуки, планшеты, смартфоны.
Связь данных : маршрутизаторы, коммутаторы, серверы.
Промышленные системы , датчики, робототехника.
В автомобилях : информационно-развлекательная система, передовые системы помощи водителям.
Идеальный выбор для компактных дизайнов
Для инженеров, стремящихся создать ограничения в пространстве , не жертвуя производительностью, разъем ZPD1.50 мм показывает баланс между размером и функциональностью , поэтому он является лучшим выбором.
| SPECIFICATIONS | |
| Voltage Rating | 100V AC, DC |
| Current Rating | 2.0A, AC, DC |
| Withstanding Voltage | 500V AC/minute |
| Insulation Resistance | 500MΩ min |
| Temperature range | -25°C~+85°C |
| Contact resistance | 40mΩ max |
| WAFER | |
| Part No. | W1505SR-2xNP |
| Poles | 10-40P |
| Material | LCP UL94V-0 |
| Pin Material | Brass /Tin-plated |
| Solder Tab Material | Brass /Tin-plated |
| SPECIFICATIONS | |
| Voltage Rating | 100V AC, DC |
| Current Rating | 2.0A, AC, DC |
| Withstanding Voltage | 500V AC/minute |
| Insulation Resistance | 500MΩ min |
| Temperature range | -25°C~+85°C |
| Contact resistance | 40mΩ max |
| WAFER | |
| Part No. | W1505SV-2xNP |
| Poles | 10-40P |
| Material | LCP UL94V-0 |
| Pin Material | Brass /Tin-plated |
| Solder Tab Material | Brass /Tin-plated |
| SPECIFICATIONS | |
| Voltage rating | 100V AC, DC |
| Current rating | 2.0A, AC, DC |
| Withstanding Voltage | 500V AC/minute |
| Insulation resistance | 500MΩ min |
| Temperature range | -25°C~+85°C |
| Contact resistance | 40mΩ max |
| HOUSING | |
| Part No. | H1505-2xNP |
| Poles | 10-30P |
| Housing Material | Nylon 66 UL94V-0 |
| TERMINAL | |
| Part No. | T1505PT |
| Applicable wire | AWG#24-#28 |
| Material | Phosphor Bronze |
| Finish | Tin plated |
