В секторах, включая промышленную автоматизацию, медицинские устройства и даже потребительскую электронику, долгосрочная производительность зависит от надежных разъемов. С дизайном высоты 1,5 мм и сильными спецификациями серия разъемов ZPD, особенно разъем серии 1505 ZPD1.50, выходит, отсюда и лучший выбор для инженеров.
Честно говоря, доступно много разъемов высоты 1,5 мм, но немногие имеют прочность и персонализацию этого . Вот почему это стоит вашего внимания.

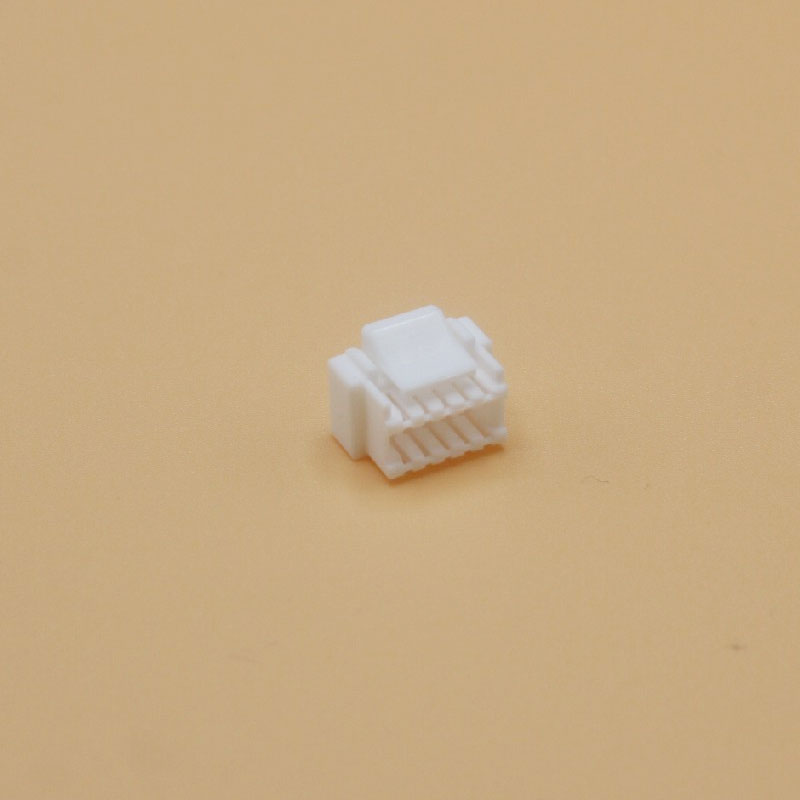

Разъем серии ZPD1.50 серии 1505 следует за стандартом разъема 1,5 мм , идеально подходит для проводки высокой плотности. Его ключевые характеристики говорят сами за себя:
Рейтинг напряжения : 100 В переменного тока/DC
Текущий рейтинг : 2.0A AC/DC
Выигрывающее напряжение : 500 В переменного тока/минута (намного превышает стандартные разъемы)
Рабочая температура : от -25 ° C до +85 ° C (с легкостью обрабатывает экстремальные условия)
Корпус изготовлен из нейлона 66 UL94V-0 , предлагая пламенную сопротивление и структурную целостность, в то время как клеммы используют олово-покрытую фосфорную бронзу для низкой сопротивления контакта (≤40 мОм). Перевод? Лучшая целостность сигнала и более длительный срок службы.
Один из наших клиентов использовал эти разъемы в промышленных роботизированных руках . Их обратная связь? «После трех месяцев непрерывной операции с высокой нагрузкой разъем тона ZPD 1,5 мм показал нулевые сбои-выявление даже некоторых известных международных брендов».
Производители медицинского оборудования также полагаются на них для миниатюрных интерфейсов датчиков , благодаря их параметрам конфигурации 10-30p , которые легко адаптируются к различным макетам печатных плат.
Фабрика Direct + настройка
В то время как конкуренты продают только стандартные модели, мы предлагаем пользовательские подсчеты PINT (10P-30P) и проволочные датчики (AWG #24- #28) для специализированных проектов.
Объемные заказы? Вырежьте посредника и получите лучшие цены прямо из источника.
Экстремальное тестирование окружающей среды
Мы проверяем стресс эти разъемы в ходе -30 ° C и непрерывной работе 85 ° C -без деформации или контактных проблем.
Выделенная поддержка НИОКР
В отличие от переименованных продуктов, у нас есть собственная команда инженеров для пользовательских решений , таких как ударные проекты или высокочастотная оптимизация сигнала.
«Алекс, Покупатель оборудования для автоматизации»
«Мы использовали серию ZPD1.50 в течение трех лет с почти нулевыми показателями отказов. Их настройка сэкономила нам от дорогостоящих перепроектирования печатных плат».
«Линда, инженер медицинского устройства»
«Редко можно найти 1,5 мм разъем тона , который выдерживает дезинфицирующие средства. Этот прошел наши тесты на биосовместимость ISO 10993 ».
Промышленные OEM -производители : нужны разъемы, которые выдерживают колебания температуры и EMI.
Медицинские/автомобильные инженеры : требуют строгого соответствия и надежности.
Покупатели из малого и среднего : пропустить разметки дистрибьюторов с заводскими ценообразованием.
Если вам нужен прочный, настраиваемый и экономичный разъем 1,5 мм , разъем серии ZPD1.50 серии 1505 является проверенным выбором. В конце концов, если он переживает экстремальные условия, ежедневное использование - это бриз.
Заинтересованы в образцах или полных характеристиках? Свяжитесь с нами - команда Connector ZPD готова помочь.
| SPECIFICATIONS | |
| Voltage rating | 100V AC, DC |
| Current rating | 2.0A, AC, DC |
| Withstanding Voltage | 500V AC/minute |
| Insulation resistance | 500MΩ min |
| Temperature range | -25°C~+85°C |
| Contact resistance | 40mΩ max |
| HOUSING | |
| Part No. | H1505-2xNP |
| Poles | 10-30P |
| Housing Material | Nylon 66 UL94V-0 |
| TERMINAL | |
| Part No. | T1505PT |
| Applicable wire | AWG#24-#28 |
| Material | Phosphor Bronze |
| Finish | Tin plated |
