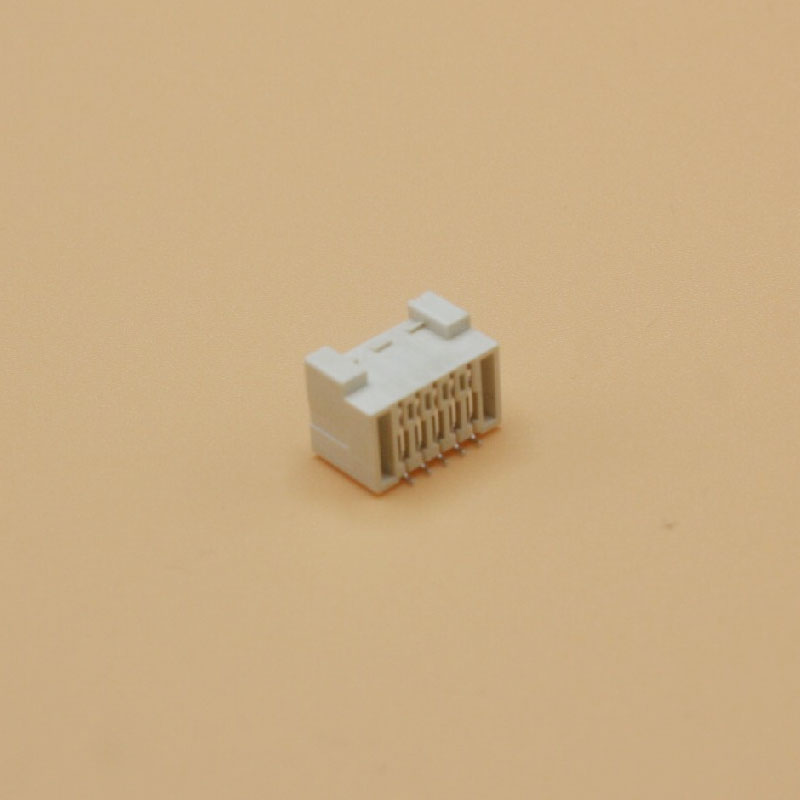

В мире компактной конструкции печатных плат и электронной сборки высокой плотности разъем ZPD долгое время был надежным выбором. Горизонтальный разъем SMT ZPD1.50 с его 1,5-миллиметровым шагом, горизонтальным конструкцией поверхностного монтажа и стабильными характеристиками выделяется как идеальное решение для промышленных контролей, медицинских устройств, потребительской электроники и многого другого.
Давайте будем честными-на рынке есть много разъемов высоты 1,5 мм, но лишь немногие могут соответствовать разъемам шага ZPD1,5 мм с точки зрения надежности и экономической эффективности. Его горизонтальный дизайн SMT экономит ценное пространство печатных плат, что делает его идеальным для приложений, ограниченных пространством, таких как модули Smart Home, портативные медицинские устройства и промышленные управления.
Мы строго протестировали этот разъем в экстремальных условиях - 72 часа непрерывной работы при 85 ° C, 500 В тестирования напряжения с нулевыми сбоями и сопротивлением изоляции последовательно выше 500 МОм. Инженеры, работающие в среде высокой вибрации, такие как промышленная робототехника, сообщили о исключительных долгосрочных показателях.
Электрическая производительность :
Оценка для 100 В (переменного тока/DC) и 2А, подходящих для большинства низковольтных применений.
Выдерживает 500 В/мин, с изоляционной сопротивлением ≥500 мОм для стабильной передачи сигнала.
Рабочий диапазон: от -25 ° C до +85 ° C, обеспечивая надежность в суровых условиях.
Механический дизайн :
Ополованные латунные контакты для оптимальной проводимости и коррозионной стойкости.
Корпус LCP (UL94V-0) для сопротивления пламени и тепловой стабильности.
Доступно в конфигурациях 10P-40p (модель: W1505SR-2XNP), с пользовательскими параметрами.
Промышленная автоматизация - ПЛК, двигательные драйверы.
Медицинские устройства - портативные мониторы, эндоскопические инструменты.
Потребительская электроника - умные динамики, компактные маршрутизаторы.
Одна история успеха включает в себя немецкого производителя автомобильной электроники, который интегрировал 1,5-мм шага в информационно-развлекательные системы, достигнув 15% более высокой урожайности сборки и на 20% более низкие затраты на закупки благодаря нашему заводскому цену.
Превосходная долговечность -конструкция латуни с оловом + LCP превосходит стандартные разъемы PBT.
Подходящая для настройки- адаптированное количество штифтов, цвета и упаковка с быстрой поддержкой исследований и разработок.
Эффективность затрат - Прямая заводская поставка устраняет наценки среднего уровня, идеально подходит для объемных заказов.
Производителям электроники, которые требуют надежных, удобных компонентов электроники.
ODM/OEM, требующие гибкой настройки.
Инженеры и любители прототипируют или заказывают небольшие партии.
Совместная серия ROHS и Reach, серия Connector Connector соответствует глобальным экологическим стандартам. Если вам нужно прочное, высокопроизводительное решение для 1,5 мм, этот контрольный разъем, проверенный на рынке, является умной отправной точкой для вашего следующего проекта.
Нужны образцы или таблицы данных? Свяжитесь с нами напрямую-выключите посредника и получите поддержку на уровне фабрики!
| SPECIFICATIONS | |
| Voltage Rating | 100V AC, DC |
| Current Rating | 2.0A, AC, DC |
| Withstanding Voltage | 500V AC/minute |
| Insulation Resistance | 500MΩ min |
| Temperature range | -25°C~+85°C |
| Contact resistance | 40mΩ max |
| WAFER | |
| Part No. | W1505SR-2xNP |
| Poles | 10-40P |
| Material | LCP UL94V-0 |
| Pin Material | Brass /Tin-plated |
| Solder Tab Material | Brass /Tin-plated |
