Почему разъемы PND имеют критическое значение по точной электронике?
В современных электронных устройствах даже наименьший сбой разъема может остановить всю систему. Для высокой плотности соединения с высокой стабильностью разъем PND, особенно разъем PN22.0 2022, предназначен для использования там. Этот разъем высоты 2,00 мм поддерживает стабильные характеристики даже в экстремальных условиях, следовательно, останавливая сбои контактов, которые могут мешать операциям, будь то в автомобильной электронике, медицинском оборудовании или промышленной автоматизации.
Многие недорогие доступные разъемы будут ослаблены под экстремальной вибрацией или теплом. Разъем PND2.0 2022, тем не менее, был тщательно протестирован, чтобы отлично работать в диапазоне от -25 ° C до +85 ° C. Что касается жизненно важных применений, использование не стоит риска.
1. Точные размеры, гибкие конфигурации
2,00 мм разъем тона , компактный дизайн, идеально подходящий для макетов печатных плат высокой плотности.
Доступно в конфигурациях 8p до 42p , с параметрами настройки для уникальных требований проекта.
2. Промышленные материалы для долголетия

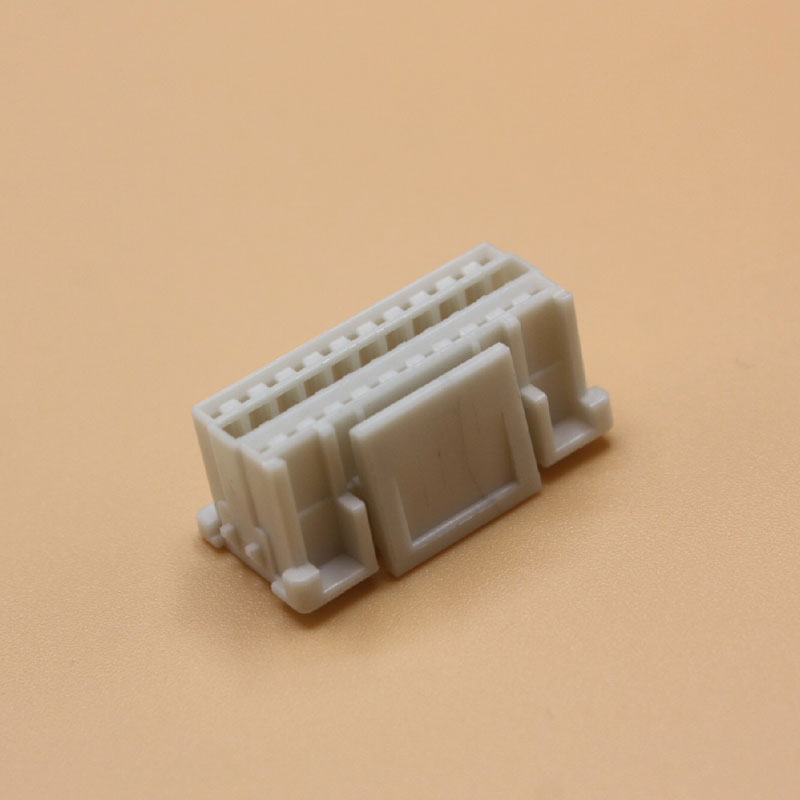

Корпус (H2022-2XNP) : изготовлен из нейлона 66 (UL94V-0-обратный пламен) , устойчиво к ударам и высоким температурам.
Терминал (T2022PT) : фосфор бронза с оловянным покрытием обеспечивает низкую сопротивление контакта (≤20 мм) и стабильную проводимость.
3. превосходная электрическая производительность
Выдерживает 800 В переменного тока/минуту , устойчивость к изоляции ≥1000 мОм , что устраняет риски утечки.
Оценка для AC/DC 250 В, ток 3A , подходит для большинства систем управления низким напряжением.
Промышленная автоматизация : модули ПЛК, проводка датчика - устойчивая к вибрации и шоку.
Медицинские устройства : мониторы пациента, внутренние соединения - проходит тестирование EMC с нулевым интерферентом.
Автомобильная электроника : бортовые камеры, интерфейсы ECU-устойчивые к устойчивости и окисление.
Поделился клиент из Шэньчжэна:
«Ранее мы использовали разъем в 2,0 мм другого бренда, но терминалы окислялись при высокой температуре. После перехода на разъем PN22.0 2022 у нас было нулевое сбои в год - отличное значение для производительности!»
Заводская прямая цена
Пропустить посредники - покупатели бульки наслаждаются оптовыми скидками , идеально подходящими для проектов OEM/ODM.
Пользовательские решения с поддержкой НИОКР
Нужны специальные штифты или проводные датчики? Наши инженеры могут быстро отслеживать прототипы .
Строгий контроль качества
Полное ISO-сертифицированное производство , тестирование долговечности за пределами отраслевых стандартов.
Если вам нужен высококачественный, настраиваемый разъем тона 2,00 мм , разъем PND2.0 2022 является интеллектуальным выбором. Идеально подходит для:
Промышленные производители : объемные покупатели, приоритетные долгосрочной стабильности.
Инженеры по электронике : проекты НИОКР, требующие гибких конфигураций.
Поставщики обслуживания : замена ненадежных разъемов в устаревших системах.
Совет профессионала : время выполнения заказов на пользовательские заказы составляет ~ 3 недели - связывайте нас на ранней стадии для цитаты!
| SPECIFICATIONS | |
| Voltage rating | 250V AC, DC |
| Current rating | 3.0A, AC, DC |
| Withstanding Voltage | 800V AC/minute |
| Insulation resistance | 1000MΩ min |
| Temperature range | -25°C~+85°C |
| Contact resistance | 20mΩ max |
| HOUSING | |
| Part No. | H2022-2xNP |
| Poles | 08-42P |
| Housing Material | Nylon 66 UL94V-0 |
| TERMINAL | |
| Part No. | T2022PT |
| Applicable wire | AWG#22-#28 |
| Material | Phosphor Bronze |
| Finish | Tin plated |
