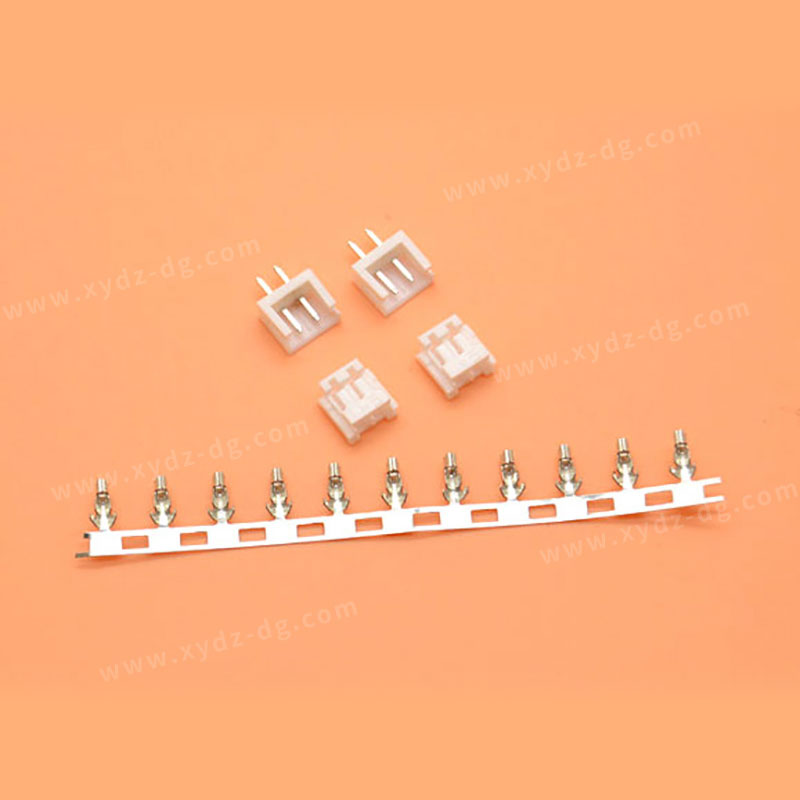

Разъем EH2.50 2503 из набора разъема EH должен возглавить ваш список, если вы ищете надежный разъем шага 2,5 мм. Хотя это может быть не самым очевидным аспектом, в промышленной автоматизации, медицинских инструментах и даже системах возобновляемых источников энергии, его сила влияет на общую производительность .
Мы подвергли этот разъем жестоким тестированием -принося его при -25 ° C , а затем быстро нагревая его до 85 ° C в повторных циклах. Результат? Сопротивление изоляции оставалось выше 1000 мД , а сопротивление контакта оставалось под 20 мОм .
Оценка напряжения/тока : 250 В переменного тока/постоянного тока, 3A-IDEAL для систем управления низким напряжением.
Выпадающая от напряжения : 800 В переменного тока/минута, на 20% выше, чем у многих конкурентов, снижение рисков короткого замыкания.
МАТЕРИАЛЫ : Термографированные фосфоры бронзовые терминалы (T2503PT), пламен-сногсшибательный корпус нейлона66 (сертифицированный UL94V-0), устойчивые к тепло и коррозии.
Многие клиенты сообщают, что, хотя стандартные разъемы проваливаются в течение нескольких месяцев в влажной или пыльной среде, этот разъем 2,5 мм продолжает работать в течение многих лет без проблем.
Промышленная автоматизация : шкафы управления ПЛК, роботизированная передача сигнала ARM-02-15p Конфигурации соответствуют разнообразным требованиям к выводу.
Медицинские устройства : ЭКГ -машины, вентиляторы - дизайн с большим импедансом минимизирует вмешательство сигнала.
Возобновляемая энергия : модули солнечных инверторов - производительность стабиль даже при высоких температурах.
Один клиент, Techmike_germany , обменивался: «Мы ранее использовали японский бренд - дорогой и медленный для доставки. Переход на EH2.50 2503 сократил затраты на 30%, а настраиваемое количество PIM сохранило нас во время прототипа».
Конкурентные цены : объемные заказы сокращают расходы до 40% по сравнению с ценами дистрибьюторов.
Инженерная поддержка : нужен нестандартный интервал или покрытие? Наша команда доставляет решения через две недели.
Сертифицированное качество : соответствует UL, ROHS и охватам, подходящим для глобального экспорта.
В отличие от общих разъемов, которые чрезмерно повышают, EH2.50 2503 обеспечивает реальную производительность. Некоторые конкуренты претендуют на 3А рейтинги, но перегрев в 2А - Tous поддерживает стабильные температуры даже при полной нагрузке.
Менеджеры закупок : нужна стабильная цепочка поставок без качественных несоответствий.
Инженеры : Устали от перепроектирования ПХБ, чтобы соответствовать разъемам? Диапазон 02-15p предлагает гибкость.
Дистрибьюторы : в поисках сертифицированных продуктов с высоким уровнем маржи с надежной OEM-поддержкой.
Окончательная рекомендация : если ваше оборудование требует долговечных разъемов или вы боретесь с временем выполнения выполнения, серия разъемов EH стоит тестировать. Образцы доступны, а объемные заказы отправляются в течение 15 дней - потому что лучшие разъемы работают безупречно, не привлекая внимания.
| SPECIFICATIONS | |
| Voltage rating | 250V AC, DC |
| Current rating | 3A, AC, DC |
| Withstanding Voltage | 800V AC/minute |
| Insulation resistance | 1000MΩ min |
| Temperature range | -25°C~+85°C |
| Contack resistance | 20mΩ max |
| TERMINAL | |
| Part No. | T2503PT |
| Applicable wire | AWG#22-#30 |
| Material | Phosphor Bronze |
| Finish | Tin Plated |
| HOUSING | |
| Part No. | H2503-NP |
| Poles | 02-15P |
| Housing Material | Nylon66 UL94V-0 |
| WAFER | |
| Part No. | W2503R(V)-NP |
| Poles | 02-15P |
| Housing Material | Nylon66 UL94V-0 |
| Pin Material | Brass |
| Contact Area Plating | Tin-Plated |
