Выбор для безопасных соединений

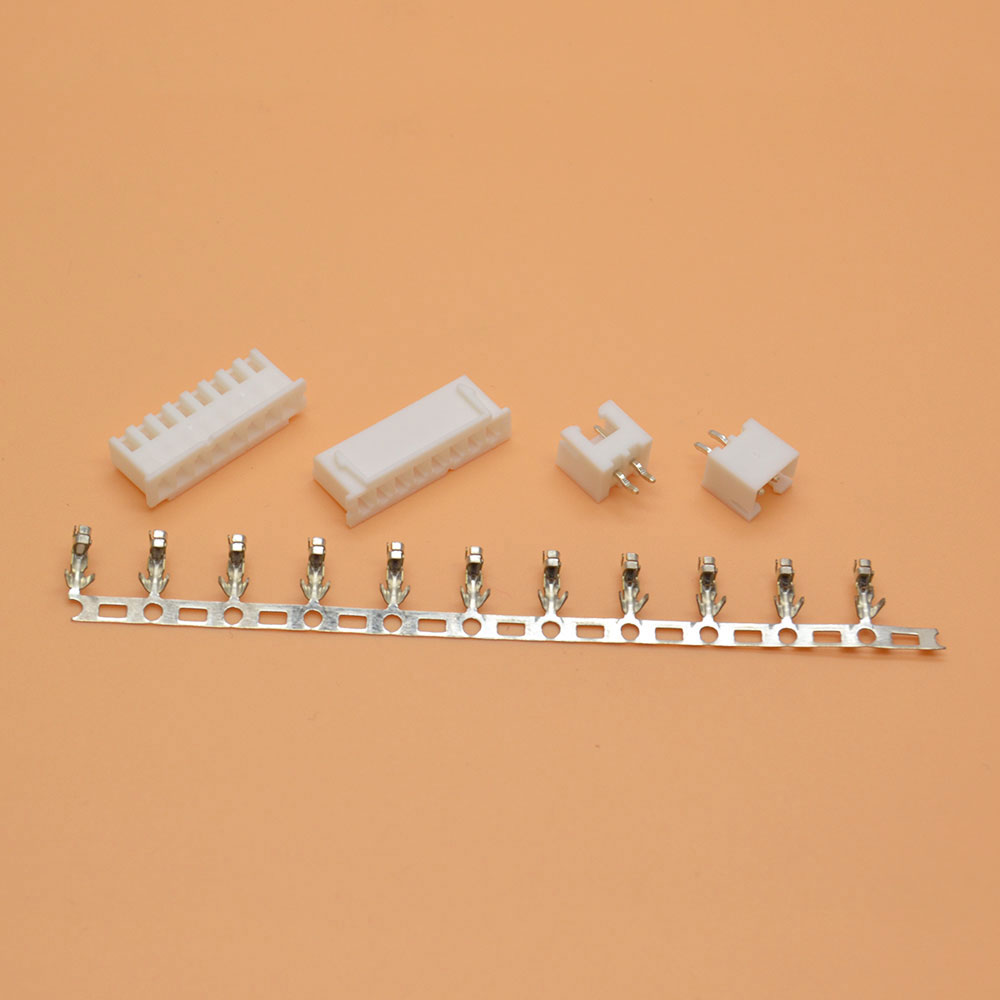

Разъем XH, известный своим компактным дизайном и надежностью , является широко используемым элементом в электронике. Особенно хорошо подходят для проектов, требующих безопасных проволочных ссылок, является вариант XH2.50 мм. Он идеально подходит для чего -либо от потребительской электроники до промышленных продуктов, поскольку он уравновешивает электрические характеристики с эффективностью пространства с шагом 2,50 мм.
Проблемный дизайн с превосходной производительностью
Его гибкость является одним из наиболее важных преимуществ разъема XH2.50 мм. Инженерам нравится, так как он аккуратно вписывается в печатные платы (печатные платы), не используя много места. С шагом 2,50 мм контакты остаются стабильными даже в сложных конструкциях, поэтому снижая вероятность коротких замыканий или сигнальных помех. Кроме того, важным для оборудования, подвергшегося воздействию вибрации или движения, является сильная, долгосрочная хватка, обеспечиваемая его терминалами в стиле обжим.
Построено, чтобы продлиться в требовательных условиях
Линия разъема XH также обладает большой силой с точки зрения долговечности . Обычно изготовленные из верхних термопластов корпусы обеспечивают устойчивость к тепло и механическому напряжению . Металлические контакты предназначены для обеспечения постоянной проводимости в течение нескольких тысяч вставков. В требовательных условиях это делает разъем XH2.50 мм надежным вариантом для долгосрочного использования.
Критерии выбора ключей для оптимальной производительности
Выберите разъем XH2.50 мм с осторожностью в свете таких функций, как рейтинг тока и совместимость проводной датчики . Для использования с низким энергопотреблением, включая датчики, светодиодное освещение и маленькие двигатели, большинство версий поддерживают токи до 3А, чего достаточно. Всегда проверяйте характеристики производителя , чтобы гарантировать, что разъем удовлетворяет потребности вашего проекта.
Удобная установка для всех уровней квалификации
Благодаря удобному дизайну разъема установка проста. Поляризованный корпус помогает предотвратить неправильную установку, а также уменьшить ошибки сборки; Основные инструменты необходимы для обжима. Автоматизированные обжимные машины могут ускорить процесс для людей, занимающихся большим объемом производства, сохраняя при этом единообразие.
Надежный выбор для разнообразных приложений
Подводя итог, разъем XH2.50 мм является надежным, небольшим решением для токовой электроники. Инженеры и любители считают его выбором из-за его электрической производительности, простоты использования и прочной . Этот разъем обеспечивает стабильность и производительность, необходимые для эффективных электрических контактов, независимо от того, исправляете ли вы уже установленную систему или создаете новую печатную плату.
Проверенная эффективность в разных отраслях
Определенно стоит рассмотреть, особенно модель высоты 2,50 мм, серия разъемов XH предлагает экономически эффективное и эффективное решение для соединений с проволокой. Иногда самые простые решения также являются лучшими; Его общее принятие в каждом секторе свидетельствует о его эффективности.
| SPECIFICATIONS | |
| Voltage rating | 250V AC, DC |
| Current rating | 3A, AC, DC |
| Withstanding Voltage | 1000V AC/minute |
| Insulation resistance | 1000MΩ min |
| Temperature range | -25°C~+85°C |
| Contact resistance | 20mΩ max |
| HOUSING | |
| Part No. | H2501-NP |
| Poles | 02-20P |
| Housing Material | Nylon66 UL94V-0 |
| TERMINAL | |
| Part No. | T2501PT |
| Applicable wire | AWG#22-#28 |
| Material | Phosphor Bronze |
| Finish | Tin Plated |
| WAFER | |
| Part No. | W2501V(VFK,R,RT,VD,SR)-NP(-B) |
| Poles | 02-20P |
| Housing Material | Nylon66 UL94V-0 |
| Pin Material | Brass |
| Contact Area Plating | Tin-Plated |
